您現(xiàn)在的位置：行業(yè)資訊>PVC輸送帶使用溫度講解
PVC輸送帶使用溫度講解2025-07-18

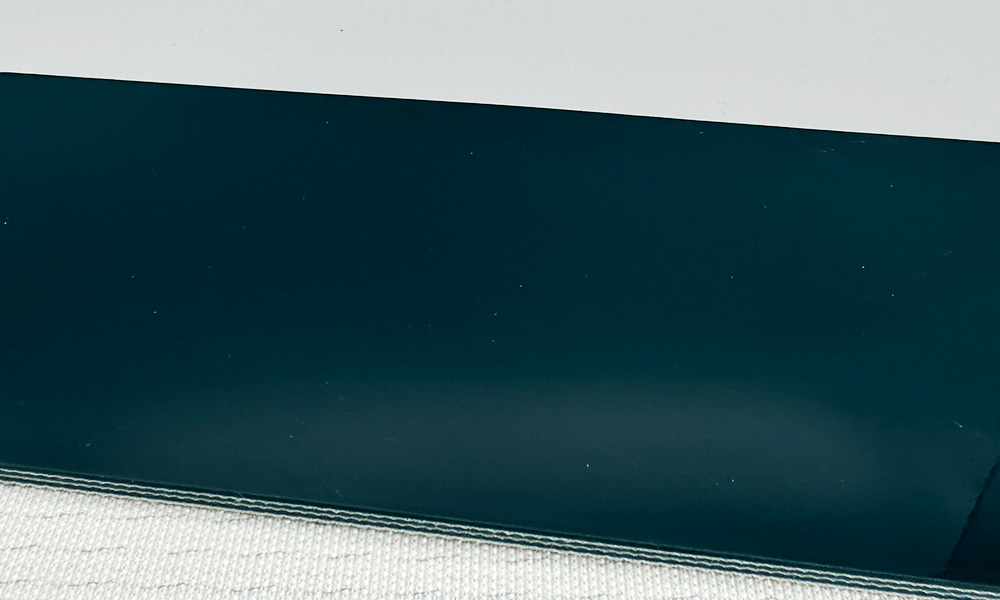

在工業(yè)輸送設(shè)備中，PVC輸送帶因成本低廉、性能穩(wěn)定等優(yōu)勢占據(jù)重要地位，而其使用溫度范圍直接影響設(shè)備運行效率與使用壽命。
深入了解這一關(guān)鍵參數(shù)，對生產(chǎn)場景的安全穩(wěn)定運行具有重要意義。
PVC輸送帶的常規(guī)使用溫度范圍為-10℃至 60℃。在這一區(qū)間內(nèi)，其分子結(jié)構(gòu)保持穩(wěn)定，輸送帶的硬度、彈性和抗拉伸性能均處于******狀態(tài)。
例如，在食品加工車間的常溫包裝流水線中(溫度通常維持在 20℃-30℃)，PVC輸送帶能平穩(wěn)傳送面包、糖果等產(chǎn)品，表面不易出現(xiàn)裂紋或變形;在電子元件裝配車間(溫度約 15℃-25℃)，
其精準(zhǔn)的傳送精度可滿足電路板等精密部件的輸送需求。
當(dāng)溫度低于-10℃時，PVC 材料會因分子活動減緩而逐漸硬化、變脆。若在北方冬季未供暖的倉庫中(溫度可能低至-15℃)使用，輸送帶在運轉(zhuǎn)過程中易出現(xiàn)局部斷裂，尤其是在滾筒轉(zhuǎn)
向處，折痕會逐漸加深并最終導(dǎo)致撕裂。這種低溫脆化現(xiàn)象在輸送帶厚度較薄(小于 2mm)的情況下更為明顯，因為薄型材料的抗寒緩沖能力更弱。
溫度超過 60℃時，PVC輸送帶的性能衰減更為顯著。當(dāng)溫度達到 70℃-80℃，如靠近烤箱出口的食品輸送環(huán)節(jié)，輸送帶表面會逐漸軟化，出現(xiàn)粘性增強、尺寸膨脹等問題，不僅會導(dǎo)致
產(chǎn)品粘連，還可能因摩擦力增大而增加電機負荷，甚至引發(fā)設(shè)備過熱故障。若長期處于 90℃以上環(huán)境，其內(nèi)部的增塑劑會加速揮發(fā)，使輸送帶失去彈性，出現(xiàn)魚裂、分層等不可逆損傷，
嚴(yán)重時可能突然斷裂造成生產(chǎn)中斷。
影響 PVC輸送帶溫度耐受能力的因素除了環(huán)境溫度，還包括使用時長與負載強度。在 60℃環(huán)境下間歇運行(每天工作不超過 4 小時)，輸送帶的使用壽命可達 1-2 年;而在相同溫度下 24
小時連續(xù)運轉(zhuǎn)，且承載重量超過額定負載的 30%，其壽命可能縮短至 3-6 個月。此外，輸送帶的厚度與結(jié)構(gòu)也會產(chǎn)生影響，加厚型(4mm 以上)PVC輸送帶因材料密度更高，在 60℃-65℃
環(huán)境下的短期耐受性略優(yōu)于薄型產(chǎn)品，但仍不建議長期超溫使用。
為避免溫度問題對 PVC輸送帶造成損害，實際應(yīng)用中需采取針對性措施。在低溫環(huán)境中，可通過加裝保溫罩或在輸送帶表面涂抹抗凍劑(如硅基潤滑劑)緩解脆化:高溫場景下則雪增加散熱
裝置，如在輸送帶下方安裝通風(fēng),風(fēng)扇，或縮短設(shè)備運行周期以減少持續(xù)受熱時間。當(dāng)生產(chǎn)環(huán)境溫度超過 60℃時，建議評估是否需要更換為耐溫性能更優(yōu)的PU輸送帶，以降低長期維護成本。
掌握 PVC輸送帶的溫度特性，是實現(xiàn)高效生產(chǎn)的基礎(chǔ)。在選型與使用過程中，需結(jié)合具體場景的溫度條件、運行時長和負載情況綜合判斷，必要時通過輔助措施拓展其適用范圍，才能充分
發(fā)揮其性能優(yōu)勢，保障生產(chǎn)線的穩(wěn)定運行。
